Productos
Hogar /Accesorios /

Abrazadera del módulo

/Abrazadera de aluminio para paneles solares con marco
solar mid clamp
solar mid clamp
solar mid clamp

Abrazadera de aluminio para paneles solares con marco

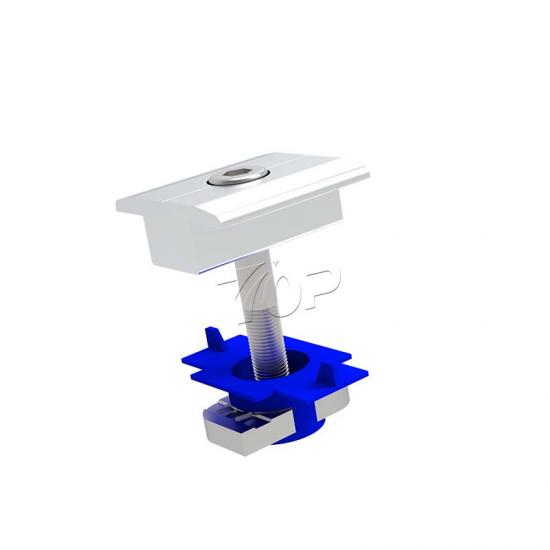

ElAbrazadera intermedia para panel solar de aluminioEs un producto ligero y resistente a la corrosión.solución de montaje solarDiseñado paramódulos fotovoltaicos enmarcadosEn estructuras de acero al carbono en forma de U. Su diseño de montaje en el borde garantiza una sujeción segura y uniforme sin dañar el marco del panel. Compatible con los tamaños de marco más comunes (1–4 mm de espesor, 30–50 mm de anchoAnodizado para mayor durabilidad y probado para 1000 horas de exposición a niebla salina, ofrece un rendimiento confiable en entornos hostiles. De fácil instalación y fijación con control de par, también admite la conexión a tierra del sistema, lo que lo convierte en una opción segura y eficiente para sistemas de montaje solar.

  • Material:

    Aluminum alloy 6005-T5
  • Carga de nieve:

    1.4KN/㎡
  • Carga de viento:

    60M/S
  • Orientación de paneles:

    Portrait
  • Garantía:

    10 Years
  • Vida de servicio:

    More than 20 Years

ElAbrazadera de aleación de aluminio para módulo solarEs una abrazadera de montaje en borde diseñada específicamente para su uso con estructuras de montaje solar de acero al carbono en forma de U. Se utiliza para sujetar firmemente paneles solares con marco en sistemas fotovoltaicos (PV). Estaabrazadera para panel fotovoltaicoGarantiza una fijación firme y minimiza el riesgo de daños en el marco del panel. Fabricada en aleación de aluminio resistente a la corrosión, la abrazadera para paneles solares es ligera, compatible con diversos marcos de paneles y adecuada para diversas condiciones ambientales.

pv panel clamps for sale

Ventajas principales de las abrazaderas para paneles solares de aleación de aluminio

Característica Abrazadera de aleación de aluminio Abrazadera de acero al carbono (para comparación)
Peso Ligero (Densidad: 2,7 g/cm³) Pesado (Densidad: 7,85 g/cm³)
Resistencia a la corrosión La capa de óxido natural proporciona protección, no necesita recubrimiento. Requiere galvanizado por inmersión en caliente o recubrimiento.
Conductividad eléctrica Excelente (se requiere diseño de puesta a tierra) Promedio
Costo Más alto (aproximadamente 2 a 3 veces el costo del acero al carbono) Más económico
Uso recomendado Zonas costeras, zonas químicas, ambientes de alta salinidad Regiones interiores o secas

Aspectos destacados del producto

1. Material

Tipo: Aleación de aluminio anodizado de alta resistencia

Características: Ligero, resistente a la corrosión y libre de óxido.

Tratamiento de superficie: Anodización con espesor de película ≥15 μm (grado AA20)

Prueba de corrosión:Pasó la prueba de niebla salina neutra de 1000 horas (GB/T 10125)

2. Diseño estructural

Tipo de abrazadera: Abrazadera de montaje en borde para módulos fotovoltaicos enmarcados

Compatibilidad: Adecuado para marcos con un grosor de 1 a 4 mm y un ancho de 30 a 50 mm.

Método de instalación:La compresión del perno y la garra garantiza un agarre fuerte y una amplia aplicabilidad.

3. Resistencia mecánica

Resistencia a la carga del viento: Cumple con las normas IEC 61215 y UL 2703

Prueba de carga estática: Soporta ≥5400 Pa (equivalente a la fuerza del viento de categoría 12)

Prueba dinámica:Prueba de vibración de ráfaga simulada aprobada

4. Resistencia a la corrosión

Ventaja material: Rendimiento a prueba de óxido inherente, no requiere recubrimiento

Dureza superficial:Mejorado mediante anodización para resistencia a la intemperie.

5. Instalación y mantenimiento

Comprobación previa a la instalación: Asegúrese de que la dimensión sea compatible con el panel y el riel de montaje.

Control de par: Par de apriete recomendado: 20–30 N·m utilizando una llave dinamométrica

Puesta a tierra eléctrica:Se puede conectar a la red de tierra del sistema mediante correas trenzadas de cobre; resistencia total ≤4Ω

.Fábrica

mid clamp solar systemmid clamp solar mount

Preguntas frecuentes

  • P1: ¿Con qué tipo de paneles solares es compatible esta abrazadera?
    A1:Esta abrazadera es adecuada parapaneles solares enmarcadoscon un espesor de 1–4 mm y un ancho de 30–50 mm.
  • Q2: ¿Qué material se utiliza para la abrazadera?
    A2:Está hecho de aleación de aluminio anodizado de alta calidad, que es liviano y resistente a la corrosión.
  • P3: ¿Puede la abrazadera soportar condiciones de viento fuerte?
    A3:Sí, está probado para soportar una presión de viento estática de hasta 5400 Pa y pasa las pruebas de vibración de viento dinámica, cumpliendo con las normas IEC 61215 y UL 2703.
  • P4: ¿Existe un ajuste de torque recomendado para la instalación?
    A4:Sí, se recomienda un ajuste de torque de 20–30 N·m para evitar un apriete excesivo, que puede deformar el marco del panel.
  • Q5: ¿Cómo se maneja la corrosión en instalaciones en entornos hostiles?
    A5:La abrazadera se somete a un proceso de anodización (espesor de película ≥15 μm) y pasa una prueba de niebla salina de 1000 horas para una alta resistencia a la corrosión.
