Sistema de montaje solar de mini riel para techos metálicos trapezoidales

El sistema de montaje solar Mini Rail Es una solución de bajo costo y alta eficiencia diseñada específicamente para instalar paneles solares en techos de metal.
Al utilizar rieles de aluminio cortos combinados con abrazaderas intermedias y finales, junto con tornillos autorroscantes y tiras de caucho EPDM impermeables de doble cara, el sistema garantiza una estabilidad estructural mejorada y un rendimiento impermeable confiable.

  • Material:

    Aluminum alloy 6005-T5
  • Carga de nieve:

    1.4KN/M²
  • Carga de viento:

    60m/s
  • Orientación de paneles:

    Portrait or Landscape
  • Garantía:

    10 Years
  • Vida de servicio:

    More than 20 Years

El Sistema de montaje en mini riel Está especialmente diseñado para techos metálicos trapezoidales (corrugados) comúnmente utilizados en edificios comerciales e industriales. Cuenta con un aluminio compacto. rieles cortos Combinado con abrazaderas intermedias y terminales, fijado con tornillos autorroscantes y tiras de caucho EPDM de doble cara para mejorar la impermeabilidad y la estabilidad, este sistema permite una instalación rápida, segura y económica de paneles solares sin comprometer la integridad del tejado.

Corrugated Roof Solar Mounting

Especificaciones del producto:

Material: Aleación de aluminio (normalmente AL6005-T5)
Tratamiento de superficie: Acabado anodizado resistente a la corrosión.
Longitud del riel: Estándar: 300 mm / 400 mm (personalizable)
Tipo de techo: Techos metálicos trapezoidales (chapa ondulada)
Método de montaje: Tornillos autorroscantes con juntas dobles de EPDM

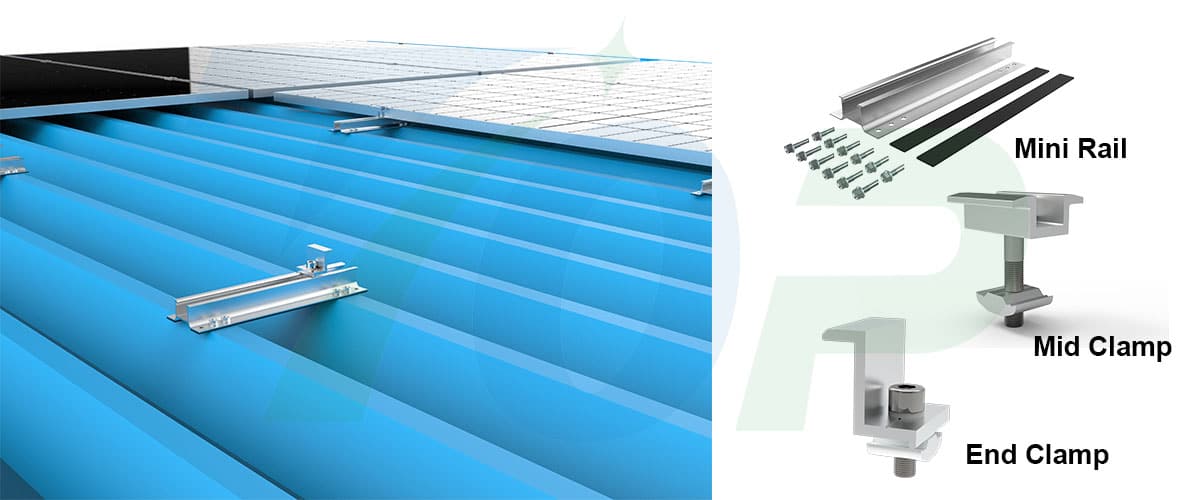

Abrazadera intermedia: Aluminio + acero inoxidable, se fija entre paneles.
Abrazadera final: Aluminio + acero inoxidable, asegura los bordes del panel.

Corrugated Roof Solar Mount

Características del producto:

Sellado impermeable de doble cara
Cada Mini Rail incluye Tiras de caucho EPDM en ambos lados de la base. Al fijarse con tornillos autorroscantes, la goma se comprime firmemente contra la superficie del techo, formando un sello impermeable y seguro.

Ligero y rentable
El diseño de riel corto minimiza el uso de aluminio, reduce el costo general y es fácil de transportar y manipular.

Ajuste perfecto para techos trapezoidales
Optimizado para su uso en techos de chapa metálica trapezoidal (por ejemplo, T18, T35, tipo 470), sin necesidad de penetración total en el techo ni abrazaderas complejas.

Instalación rápida y sencilla
Los componentes modulares y el montaje directo reducen el tiempo de mano de obra y simplifican el proceso de instalación.

.Apariencia limpia
El diseño de perfil bajo mantiene los rieles ocultos debajo de los paneles, manteniendo una apariencia elegante y uniforme.

Instrucciones de instalación:

Mini Rail Solar Mounting Bracket Short Rail Solar Mounts

Marcar y medir
Con base en el plano de distribución, marque los puntos de instalación a lo largo de la cresta (nervaduras altas) de las láminas del techo trapezoidales.

Aplicar tiras de goma
Coloque tiras de caucho EPDM a lo largo de ambos lados de la base del Mini Rail antes de la instalación.

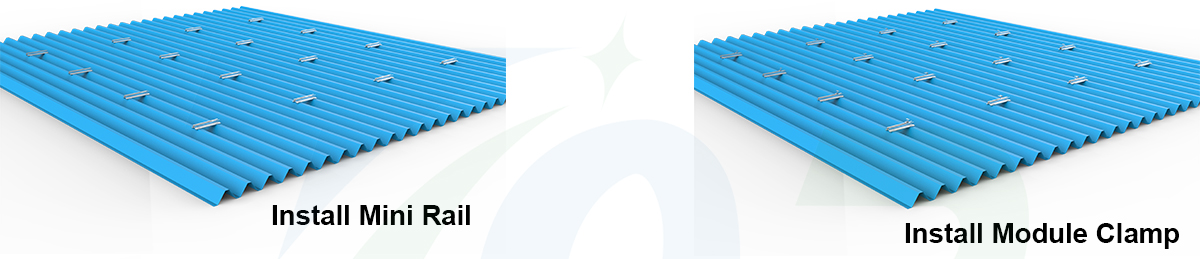

Arreglar el mini riel
Coloque el riel en la ubicación marcada. Fíjelo con tornillos autorroscantes en el centro del riel. Las tiras de goma se comprimirán para formar un sello hermético.

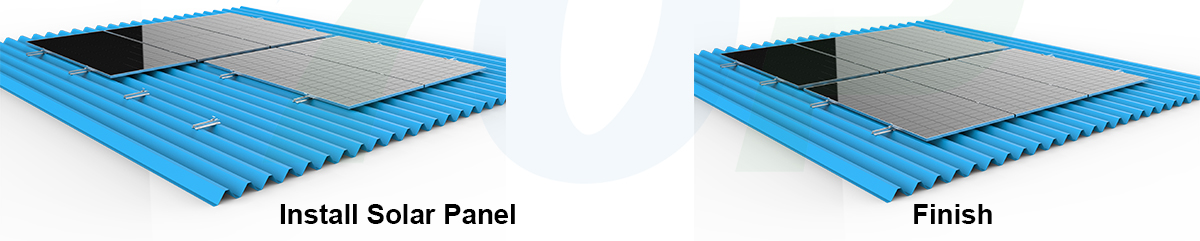

Montar paneles solares
Utilice abrazaderas intermedias para asegurar los paneles adyacentes y abrazaderas de extremo para fijar los paneles en ambos extremos.

Inspección final
Asegúrese de que todos los rieles estén bien sujetos, que las tiras de goma estén correctamente comprimidas y que no haya piezas sueltas.

Preguntas frecuentes:

  • P1: ¿Este sistema es adecuado para techos con junta alzada o con juntas?
    A1: No. Este sistema Mini Rail está diseñado Sólo para techos de chapa trapezoidal Para techos con junta alzada, se recomienda un sistema de abrazaderas no penetrantes.
  • P2: ¿Cómo se asegura la impermeabilización?
    A2: Las tiras de caucho EPDM dobles se comprimen durante la instalación, creando un sello fuerte entre el riel y la superficie del techo, evitando eficazmente la entrada de agua.
  • P3: ¿Perforar el techo afectará su integridad?
    No. Los tornillos se colocan en la cresta elevada de la lámina del techo. Con un sellado adecuado, hay... Sin comprometer el rendimiento estructural ni el impermeable .
  • P4: ¿Qué perfiles de techo son compatibles?
    Compatible con la mayoría de techos de metal trapezoidales, incluidos T18, T20, T35, T40, tipo 470, tipo 820 y perfiles corrugados similares.
  • Q5: ¿Se puede personalizar el sistema?
    Sí. La longitud del riel, los tamaños de las abrazaderas y los colores de la superficie (anodizado plata o negro) se pueden adaptar a las necesidades específicas del proyecto.
