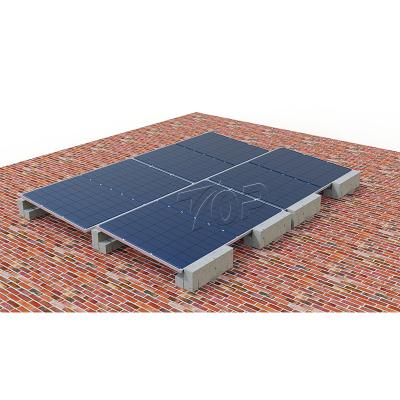

Sistema de montaje solar con balasto de un solo lado

Una solución de montaje fotovoltaico sin rieles ni penetración para techos planos. Los módulos se fijan directamente a las patas delanteras y traseras, con bloques de hormigón como lastre. Instalación rápida, ligero e ideal para proyectos solares comerciales y residenciales.

  • Material:

    AL6005-T5 aluminum alloy or ZAM-coated steel
  • Carga de nieve:

    1.4 kN/m²
  • Carga de viento:

    60 m/s
  • Orientación de paneles:

    Portrait or Landscape
  • Garantía:

    10 Years
  • Vida de servicio:

    More than 20 Years

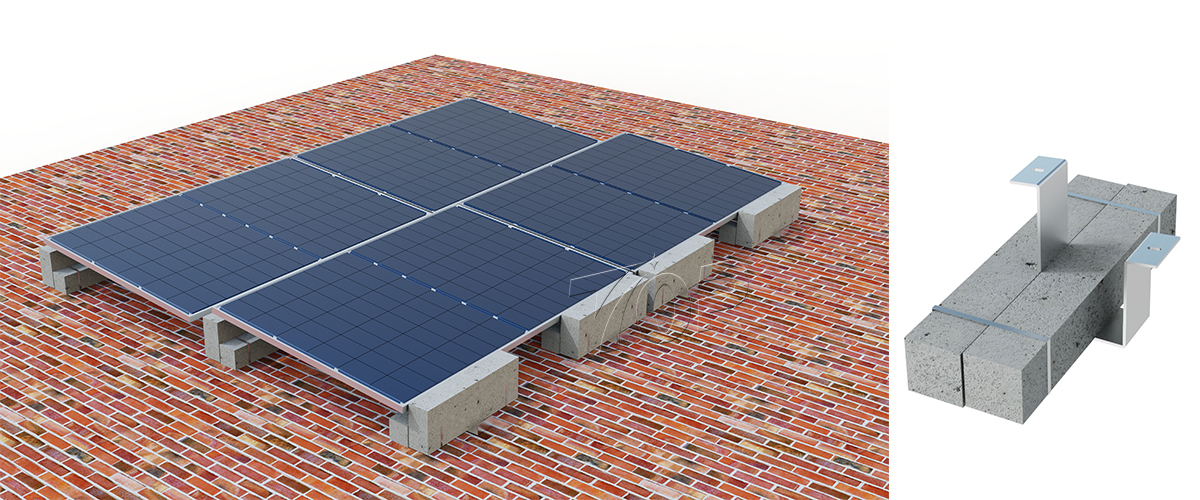

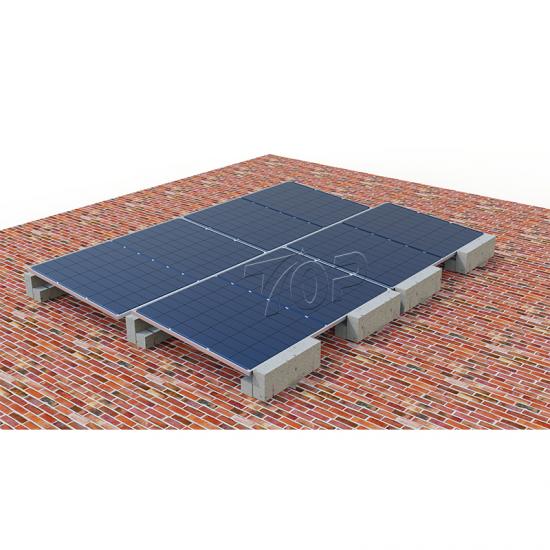

El sistema de montaje solar con balasto de un solo lado es una solución sin penetración, diseñada para techos planos de hormigón o ladrillo. Elimina la necesidad de rieles al conectar directamente los módulos fotovoltaicos a las patas delanteras y traseras mediante orificios pretaladrados para pernos. Con una estructura simplificada y una instalación rápida, es ideal para proyectos de energía solar en techos comerciales y residenciales.

solar PV support structure manufacturer

Especificaciones del producto:

Artículo Especificación
Tipo de montaje: Montaje en techo con lastrado de un solo lado, no penetrante
Ángulo de instalación: 5°–15° (personalizable según las condiciones del sitio)
Tipo de techo aplicable: Techo plano de hormigón, techo de ladrillo
Orientación del módulo fotovoltaico: Paisaje (horizontal)
Tipo de módulo fotovoltaico: Módulos cristalinos enmarcados (mono/poli)
Método de montaje: Conexión directa con pernos del módulo fotovoltaico a las patas delanteras y traseras
Material – Componentes principales: Aleación de aluminio AL6005-T5 o acero recubierto con ZAM
Sujetadores: Acero inoxidable SUS304
Lastre: Bloques de hormigón estándar (no incluidos)
Carga de viento: 40 m/s
Carga de nieve: 1,4 kN/m²
Altura de la estructura: Pata delantera: ~100–150 mm / Pata trasera: ~250–350 mm (según el ángulo de inclinación)
Garantía: 10 años
Vida útil: Más de 20 años

Personalización opcional:

Optimización del diseño del ángulo de inclinación según la ubicación del proyecto (análisis de la trayectoria solar)

Recubrimiento de aluminio anodizado o recubrimiento anticorrosión ZAM

Componentes de patas premontados para reducir la mano de obra en el sitio

Accesorios de puesta a tierra integrados

aluminum solar mounting brackets

Características del producto:

Diseño no penetrante
Utiliza bloques de lastre de hormigón para asegurar el sistema sin dañar la capa de impermeabilización del techo, ideal para techos donde no se permite la penetración.

Estructura sin rieles
Los módulos fotovoltaicos se fijan directamente a las patas delanteras y traseras mediante orificios preperforados para pernos, lo que elimina la necesidad de rieles de montaje. Esto reduce los costos de material y simplifica la instalación.

Configuración de balasto flexible
Los bloques de lastre se pueden disponer de acuerdo con la carga de viento específica del sitio y la capacidad de carga del techo, lo que garantiza una estabilidad confiable del sistema.

Instalación rápida y rentable
Menos componentes y un diseño estandarizado permiten una implementación rápida y un menor costo laboral, ideal para instalaciones a gran escala.

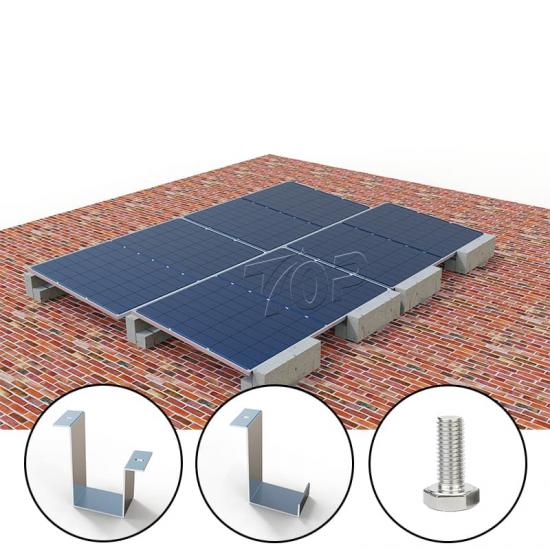

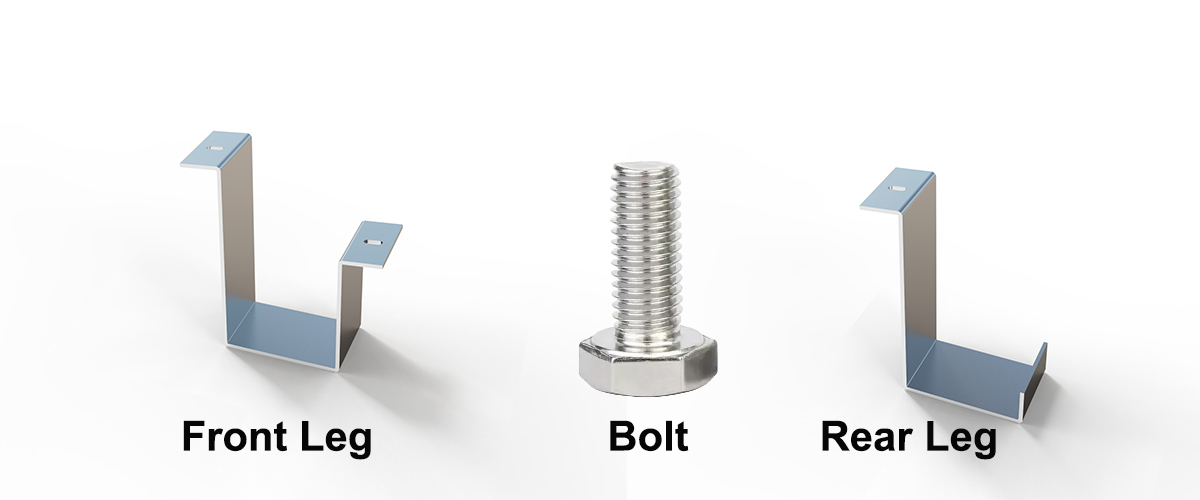

Componentes principales:

Pierna delantera
Pretaladrado para fijación directa al marco del módulo. Fabricado en aleación de aluminio resistente a la corrosión o acero recubierto de ZAM (zinc-aluminio-magnesio).

Pierna trasera
Proporciona soporte de inclinación y se conecta directamente a la parte trasera del módulo. Junto con la pata delantera, forma una estructura de soporte triangular estable.

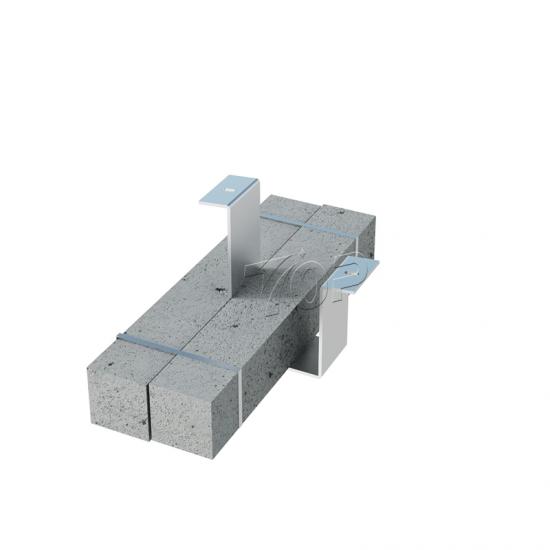

Plataforma base de lastre
Admite bloques de hormigón para fijar el sistema sin necesidad de perforar el techo. Diseñado para facilitar su instalación y ofrecer una larga durabilidad.

rooftop solar ballast system

Escenarios de aplicación:

Techos planos (hormigón, ladrillo, etc.)

Edificios patrimoniales o sitios con políticas de no realizar perforaciones

Sistemas fotovoltaicos temporales o reubicables

Proyectos solares distribuidos industriales y comerciales

Preguntas frecuentes:

  • P1: ¿Se puede utilizar este sistema en todo tipo de techos?
    A: Este sistema está diseñado específicamente para tejados planos , como superficies de hormigón o ladrillo. No es apto para techos inclinados ni metálicos. Ofrece una no penetrante Solución que preserva la impermeabilización del techo.
  • P2: ¿Por qué no se utiliza ningún riel para montar los módulos?
    A: Para simplificar la estructura, reducir el costo del material y acelerar la instalación, este sistema utiliza apego directo Los módulos fotovoltaicos se atornillan directamente a las patas delanteras y traseras. No se necesita riel .
  • Q3: ¿Cómo se garantiza la estabilidad del sistema?
    A: La estabilidad se garantiza colocando bloques de lastre de hormigón En la base. El número y la disposición de los bloques se determinan mediante cálculos de carga de viento específicos del sitio.
  • Q4: ¿Se puede ajustar el ángulo de inclinación del módulo?
    A: Sí, el ángulo de inclinación se puede personalizar entre 5° y 15°, según la radiación solar local, la optimización de la producción de energía y las condiciones del sitio.
  • Q5: ¿Es necesaria protección adicional contra el viento?
    A: Normalmente, el balasto de hormigón por sí solo es suficiente. Para zonas de vientos fuertes (>40 m/s) , están disponibles deflectores de viento opcionales o accesorios de refuerzo.
  • P6: ¿Es fácil desmontar o reubicar el sistema?
    A: Sí. El diseño sin rieles y sin penetración lo hace Fácil de desmontar y reubicar , ideal para instalaciones temporales o futuro mantenimiento de techos.
