/Conector solar en H para sistema de montaje en tierra de un solo pilote

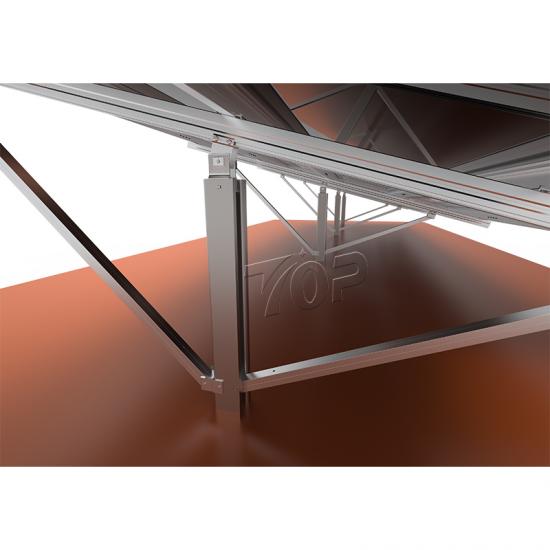

Ground solar mounting system
Ground solar mounting system

Conector solar en H para sistema de montaje en tierra de un solo pilote

El Conector solar H Es de alta resistencia, Soporte en forma de H de aluminio anodizado utilizado en sistemas de montaje solar de una sola pila montados en el suelo Sirve como un elemento crucial accesorio solar que conecta vigas de soporte horizontales a postes verticales, asegurando estabilidad estructural y durabilidad a largo plazo en instalaciones fotovoltaicas. Diseñado para una instalación rápida y máxima resistencia a la corrosión, este soporte solar en H Es ideal para proyectos fotovoltaicos comerciales y a gran escala, especialmente en entornos hostiles como regiones costeras o desérticas.

  • Material:

    Aluminum alloy 6005-T5
  • Carga de nieve:

    1.4KN/M²
  • Carga de viento:

    60m/s
  • Orientación de paneles:

    Portrait or Landscape
  • Garantía:

    10 Years
  • Vida de servicio:

    More than 20 Years

El Conector solar H , también conocido como el Soporte en H , es una clave accesorio solar Diseñado específicamente para conectar perfiles de aluminio en forma de C o vigas en forma de Z a postes verticales de un solo pilote en sistemas fotovoltaicos (PV) montados en el suelo. conector solar H Cuenta con un robusto Estructura de aleación de aluminio en forma de H con tratamiento de superficie anodizado, que ofrece una alta integridad estructural y una resistencia excepcional a la corrosión.

Este componente es un vínculo crítico en el Estructura de montaje de aluminio de una sola pila , lo que permite una instalación precisa y la transferencia de carga en parques solares donde se requiere una implementación rápida, durabilidad y rendimiento a largo plazo.

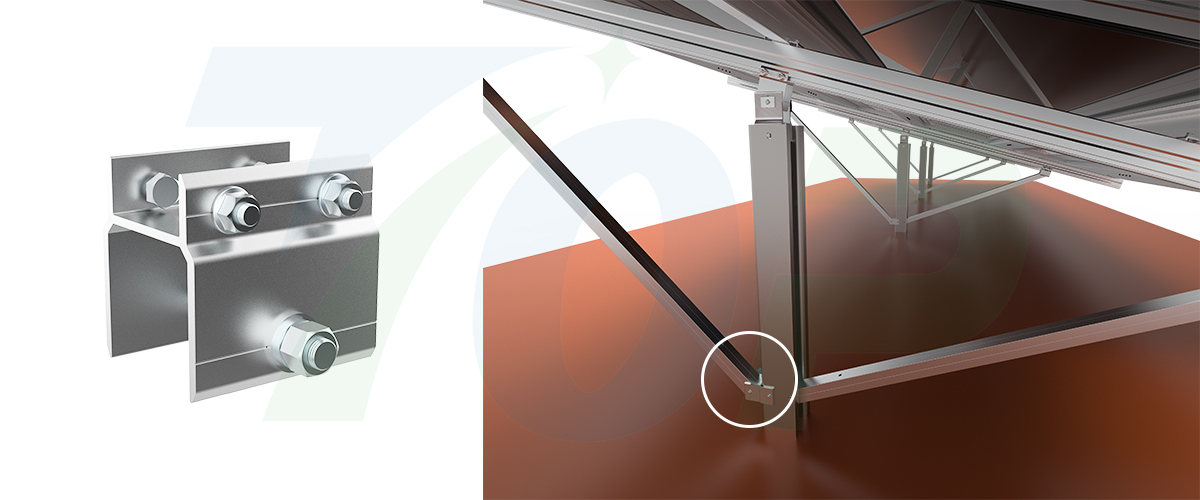

solar mounting bracket accessory

Especificaciones del producto

Tipo de producto

Conector solar H / Soporte H

Solicitud

Sistemas de soporte fotovoltaico montados en el suelo (un solo poste)

Material

Aleación de aluminio anodizado (6005-T5 o 6063-T5)

Tratamiento de superficies

Anodizado (≥10μm)

Estructura

Perfil en forma de H con orificios para montaje de pernos

Viga compatible

Canal en C, vigas de acero tipo sombrero (ajustables unos pocos mm)

Método de instalación

Conexión mediante pernos con sujetadores de acero inoxidable

Color

Plata natural (anodizado personalizado disponible)

Resistencia a la corrosión

Excelente (apto para uso costero/desértico)

Embalaje

A granel o cartón + palet

Características del producto

Ligero y resistente
Fabricado en aluminio anodizado de alta resistencia, combinando bajo peso con alta capacidad de carga estructural.

Resistente a la corrosión
El acabado anodizado garantiza una larga durabilidad en ambientes costeros, húmedos y hostiles.

Diseño modular
Se adapta perfectamente a los perfiles de vigas de aluminio comunes, simplificando el montaje del sistema.

Aplicación versátil
Ideal accesorio solar para sistemas de pilotes únicos en escala de servicios públicos y PV comercial montado en el suelo instalaciones.

Instalación rápida
Los orificios para tornillos pretaladrados y una fabricación precisa permiten conexiones rápidas y seguras en el sitio.

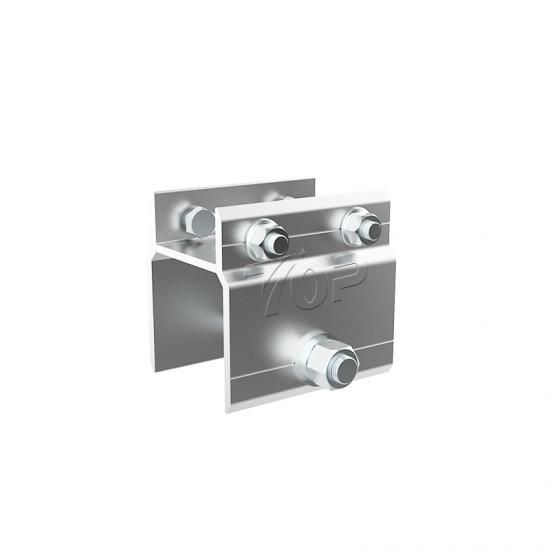

solar H bracket

Preguntas frecuentes

  • P1: ¿Para qué se utiliza un conector solar H?

    A: El conector solar H Se utiliza para conectar rieles de montaje horizontales (vigas) a un poste vertical de un solo pilote en un sistema de soporte fotovoltaico montado sobre el suelo. Sirve como unión estructural y punto de transferencia de carga.

  • P2: ¿El soporte H es compatible con vigas de acero?

    R: Sí, está diseñado para conectarse con vigas de aluminio o acero galvanizado como perfiles en forma de C o en forma de sombrero.

  • P3: ¿Este producto es adecuado para zonas de alta corrosión como la costa?

    R: Por supuesto. La aleación de aluminio anodizado ofrece una resistencia superior a la corrosión, lo que la hace ideal para entornos costeros o desérticos.

  • P4: ¿Qué sujetadores se deben utilizar con este conector solar H?

    R: Recomendamos pernos de acero inoxidable (por ejemplo, SUS304 M8–M12) con arandelas y tuercas para una resistencia de sujeción óptima y durabilidad a la intemperie.

  • P5: ¿Se puede personalizar este soporte solar en H?

    R: Sí, admitimos personalización en términos de longitud, posiciones de orificios y color anodizado según los requisitos de su proyecto.
