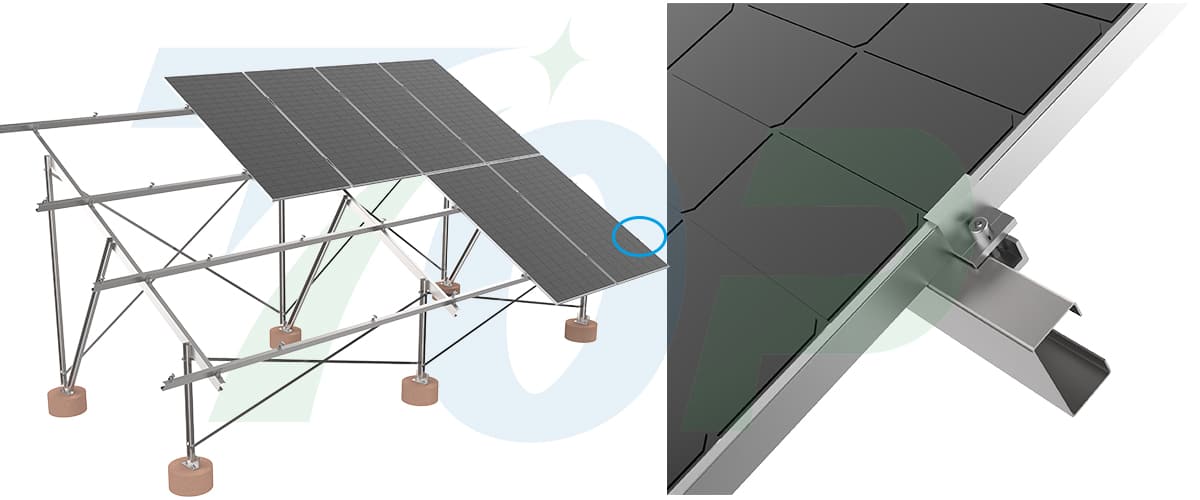

El Abrazadera lateral (también conocida como abrazadera de extremo solar) Es un componente crítico, aunque a menudo se pasa por alto, que garantiza la integridad mecánica y la fiabilidad de su sistema de montaje solar fotovoltaico. Diseñado para ser compatible con sistemas de alta resistencia. Rieles de acero con canal en C Ofrece un equilibrio perfecto entre resistencia y facilidad de uso, ideal para instalaciones comerciales e industriales a gran escala. Su ligero cuerpo de aluminio anodizado facilita el transporte y la manipulación, a la vez que ofrece una resistencia excepcional a la intemperie.
Material:
Aluminum alloy 6005-T5Carga de nieve:
1.4KN/M²Carga de viento:
60m/sOrientación de paneles:
Portrait or LandscapeGarantía:
10 YearsVida de servicio:

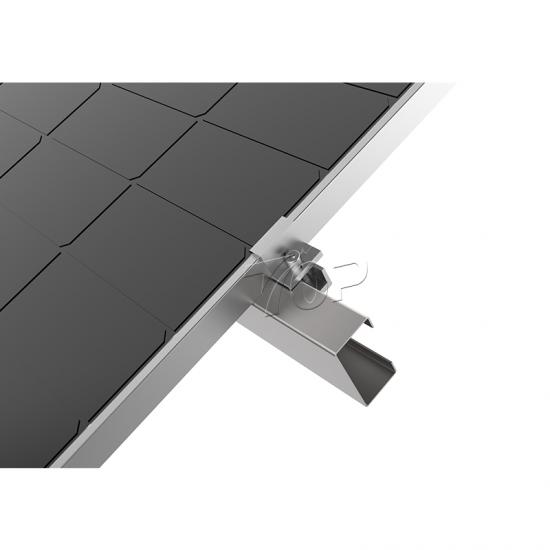

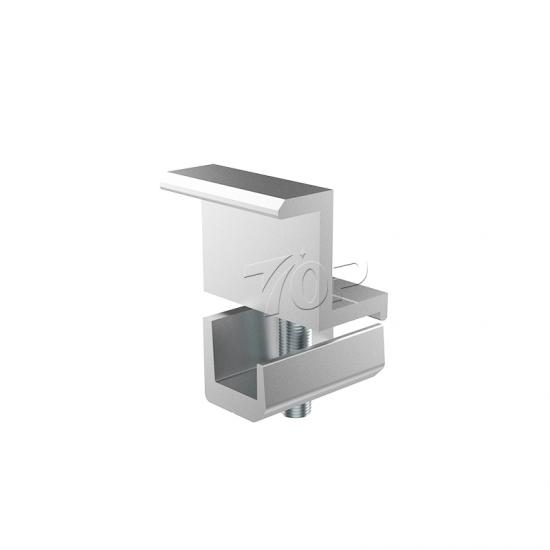

More than 20 YearsEl abrazadera lateral Es un componente esencial de montaje solar que se utiliza para fijar el borde de los módulos solares fotovoltaicos (FV) al sistema de rieles de soporte. Este modelo de abrazadera está diseñado para funcionar con Rieles de acero al carbono con canal en C Ofrece una fijación robusta y segura para paneles solares enmarcados. La abrazadera del extremo está hecha de aleación de aluminio anodizado , proporcionando durabilidad, resistencia a la corrosión y beneficios livianos.
Su estructura permite una fácil instalación y un fuerte enclavamiento mecánico entre el panel fotovoltaico y la subestructura, garantizando la estabilidad del sistema a largo plazo bajo cargas eólicas y ambientales.
Especificación del producto
Nombre del producto |
Abrazadera lateral para módulos solares fotovoltaicos |
Material |
Aleación de aluminio anodizado (6063-T5) |
Tratamiento de superficies |
anodizado |
sujetadores |
Acero inoxidable (SUS304) o acero galvanizado |
Tipo de riel compatible |
Riel de acero al carbono con canal en C |
Tipo de panel aplicable |
Módulos fotovoltaicos enmarcados |
Espesor del marco del panel |
30 mm / 35 mm / 40 mm (personalizable) |
Color |
Plata (estándar) |
Resistencia a la corrosión |
Excelente (para uso en exteriores) |
Características del producto
Fijación segura:
Diseñado para sujetar firmemente el marco del módulo fotovoltaico, evitando movimiento o elevación bajo cargas de viento.
Alta compatibilidad:
Adecuado para varios paneles solares enmarcados y rieles de montaje solar de acero al carbono con canal C estándar.
Material duradero:
Fabricado en aluminio anodizado, garantizando una alta resistencia a la corrosión, oxidación y degradación UV.
Instalación rápida:
Diseño fácil de usar con menos piezas; reduce el tiempo de mano de obra en el sitio.
Opciones personalizables:
Disponible en diferentes tamaños para adaptarse a varios espesores de marcos de paneles y tipos de rieles.
Ligero pero resistente:
La estructura de aluminio reduce el peso general del sistema manteniendo al mismo tiempo una excelente resistencia mecánica.
Preguntas frecuentes
A: Si bien esta abrazadera de extremo está optimizada para rieles de acero al carbono en forma de C, también se puede adaptar para rieles de aluminio con perfiles de ranura compatibles.
A: Solo se requieren herramientas estándar, como una llave dinamométrica y una llave Allen. No se requiere equipo especial.
A: Sí, la superficie anodizada proporciona una excelente resistencia a la corrosión, ideal para instalaciones exteriores y costeras.
A: Generalmente más de 25 años, lo que coincide con la vida útil de la mayoría de los sistemas fotovoltaicos.
A: Sí. Ofrecemos personalización según el grosor del panel y los requisitos de diseño. También ofrecemos servicios OEM.
