Conector universal de 8 orificios para estructuras de montaje solar

Al construir un sistema de montaje solar confiable y duradero, la mayoría de las personas se centran en paneles solares, inversores y perfiles de soporte. Pero debajo de cada sólida estructura de acero se encuentra un pequeño pero potente componente que lo mantiene todo unido: el Junta triangular de acero HDG , también conocido como el Conector triangular de 8 orificios o Junta de montaje solar universal .

  • Material:

    Hot Dipped Galvanized
  • Solicitud:

    Solar Mounting System
  • Función:

    Connector
  • Carga de viento:

    1.4KN/㎡
  • Carga de nieve:

    60M/S
  • Garantía:

    10 Years

El Junta triangular para estanterías de acero HDG , también conocido como el Conector triangular de 8 orificios o Junta de montaje solar universal Es un componente de acero galvanizado por inmersión en caliente (HDG) de alta resistencia, diseñado para la estabilidad estructural en sistemas de soporte de energía solar fotovoltaica. Diseñada para su uso en estructuras de soporte de acero al carbono, esta unión es... elemento de conexión central que garantiza una estructura segura y rígida tanto para instalaciones fotovoltaicas en tejado como en suelo.

Presentando ocho orificios para pernos ubicados estratégicamente , el conector permite instalación multidireccional y configuración flexible en una variedad de sistemas de montaje.

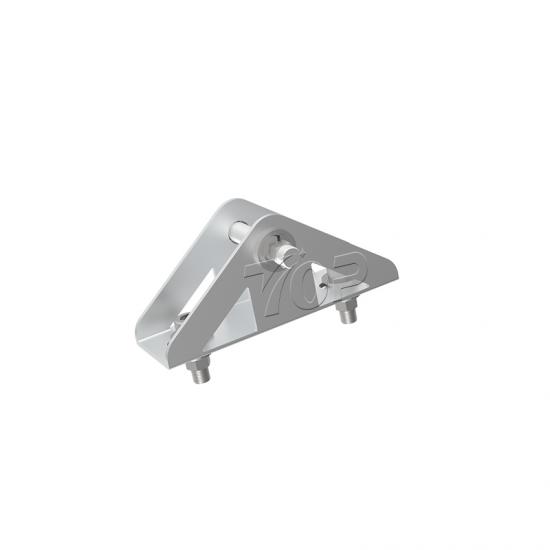

La junta triangular de acero HDG es una herramienta de alta resistencia. placa de conexión de acero al carbono con ocho orificios para pernos preperforados , dispuesta en una configuración triangular. Está galvanizada por inmersión en caliente (HDG) para máxima resistencia a la corrosión , lo que lo hace ideal para uso a largo plazo en entornos al aire libre.

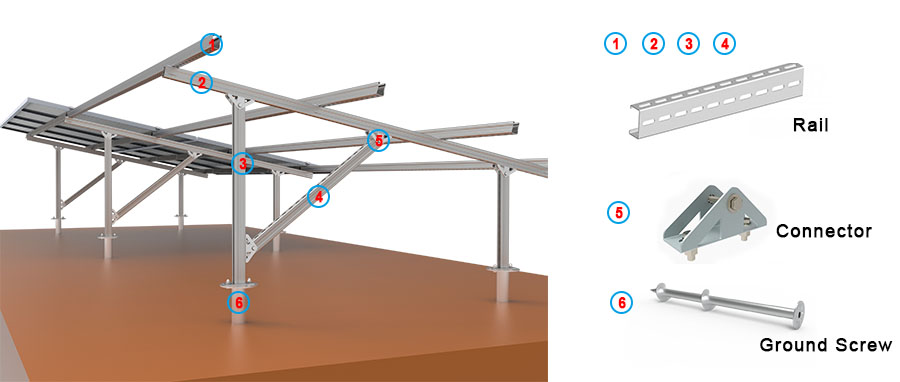

Ya sea que esté trabajando con un sistema de azotea comercial o con un conjunto fotovoltaico montado en el suelo, esta unión triangular actúa como un componente de enlace universal Entre los elementos de soporte horizontales y verticales. Es como la articulación de la rodilla de la estructura: permite ángulos firmes y estables y garantiza que todo permanezca en su lugar.

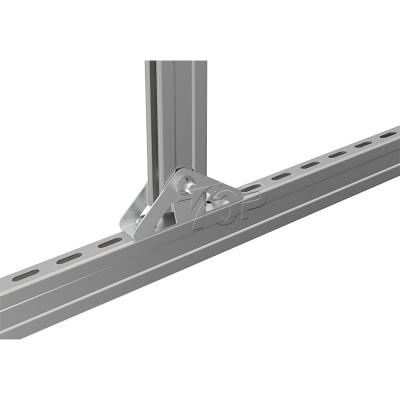

HDG Steel Racking Triangle Joint

Características del producto

Material :Acero al carbono de alta resistencia con galvanización por inmersión en caliente para una resistencia superior a la corrosión.

Diseño : Placa triangular de 8 orificios para una alta flexibilidad y distribución de la carga.

Función Conector de núcleo para soporte estructural en sistemas de montaje solar.

Solicitud : Adecuado para sistemas solares en azoteas, montajes de tierra y proyectos fotovoltaicos a gran escala

Finalizar :El revestimiento HDG antioxidante (capa de zinc mínima de 65 μm) garantiza una durabilidad a largo plazo en exteriores.

Instalación :Montaje rápido y sencillo mediante pernos; no requiere soldadura

Q235 steel connector for solar farms

steel mounting bracket for solar structures

Preguntas frecuentes sobre la junta triangular de acero HDG para sistemas de montaje solar

  • 1. ¿Cuál es la función principal de la junta triangular de 8 orificios en el montaje de sistemas solares?

    Esta articulación actúa como un punto de conexión universal en el marco de montaje solar, uniendo miembros de acero horizontales y verticales para garantizar la estabilidad general y la transferencia de carga dentro de la estructura.

  • 2. ¿Por qué elegir acero galvanizado en caliente para esta pieza?

    La galvanización por inmersión en caliente proporciona excepcional resistencia a la corrosión , especialmente en exteriores. Esto prolonga significativamente la vida útil del conector, incluso en condiciones climáticas extremas.

  • 3. ¿Esta unión es compatible con los sistemas de estanterías de aluminio?

    Este componente es Diseñado específicamente para acero al carbono estructuras. No se recomienda la compatibilidad con sistemas de aluminio debido al potencial corrosión galvánica y desajuste estructural.

  • 4. ¿Qué tipos de sistemas fotovoltaicos pueden utilizar este conector?

    La junta triangular de 8 orificios es adecuada para una amplia gama de instalaciones fotovoltaicas, que incluyen:

    Sistemas de tejados comerciales e industriales

    Conjuntos de paneles solares montados en el suelo a escala de servicio público

  • 5 ¿Se puede personalizar esta pieza?

    Sí, ofrecemos fabricación a medida Para pedidos al por mayor, incluyendo la posición de los orificios, el espesor y las especificaciones del recubrimiento de zinc. Contáctenos con sus planos de ingeniería o requisitos.
