¿Qué es un Earth Clip para energía solar?

Un clip de tierra , también conocido como clip de conexión a tierra o clip de puesta a tierra Es un componente pequeño pero esencial que se utiliza en sistemas de montaje de energía solar fotovoltaica (FV). Su función principal es... garantizar la continuidad eléctrica y la conexión a tierra entre los módulos fotovoltaicos y la estructura de montaje solar, evitando así riesgos de descarga eléctrica y protegiendo los equipos de rayos o corrientes de falla.

Por qué es importante la conexión a tierra en los sistemas solares

La conexión a tierra es fundamental para:

Seguridad :Previene riesgos de descarga eléctrica al conducir de manera segura las corrientes de falla a tierra.

Protección contra rayos :Proporciona un camino para las corrientes de sobretensión durante los rayos.

Integridad del sistema :Reduce la interferencia electromagnética (EMI) y garantiza un potencial de voltaje constante en todo el conjunto fotovoltaico.

Cumplimiento del código :La mayoría de las normas eléctricas nacionales e internacionales (por ejemplo, NEC, IEC) requieren una conexión a tierra adecuada para los sistemas solares.

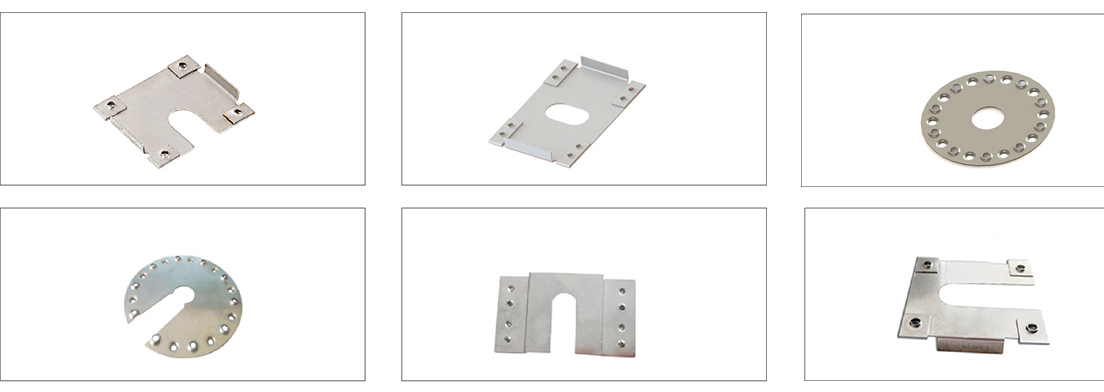

Características de los clips solares para tierra

Material :
Generalmente hecho de acero inoxidable (SS304 o SS316) Para resistencia a la corrosión y durabilidad a largo plazo en ambientes exteriores.

Diseño :

Las pestañas afiladas o puntiagudas perforan la capa anodizada de los marcos o rieles de aluminio, creando una contacto de metal con metal .

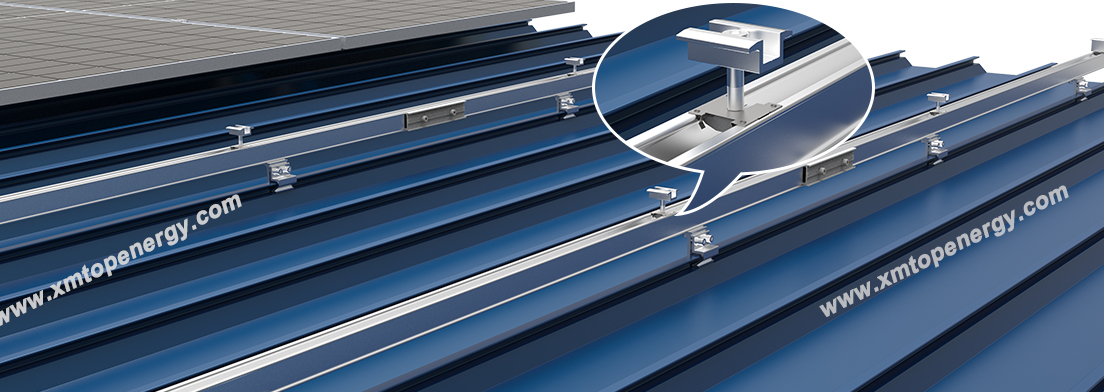

Diseñado para encajar entre el marco del módulo fotovoltaico y el riel de montaje solar o entre dos módulos y la abrazadera intermedia.

Se puede preinstalar en abrazaderas intermedias o terminales de conexión a tierra .

Compatibilidad :
Los clips de tierra están disponibles en diferentes tamaños y diseños para adaptarse a necesidades específicas. perfiles de riel , solar abrazaderas , y Espesores de marcos fotovoltaicos .

Instalación :

Sin herramientas o con mínimas herramientas requeridas.

A menudo se fija directamente al riel o se instala durante el proceso de apriete de la abrazadera.

Aplicaciones típicas

Entre el marco del módulo solar y el riel de montaje (cuando se utilizan abrazaderas intermedias).

Entre dos módulos (para conectar marcos entre sí).

Como parte de una ruta de conexión a tierra que se conecta a un terminal de tierra o a un cable conductor y luego a tierra.

Normas y certificaciones

Las abrazaderas de tierra de alta calidad deben cumplir con los estándares eléctricos pertinentes, como:

UL 467 (para equipos de conexión a tierra y unión)

IEC 61730 (normas de seguridad para módulos fotovoltaicos)

Certificación TÜV

Ventajas de usar clips solares de tierra

Instalación rápida y sencilla
No necesita perforaciones ni cables adicionales
Rentable y duradero
Compatible con la mayoría de los sistemas de montaje basados en rieles
Garantiza el cumplimiento de las normas internacionales de seguridad.

Conclusión

Clips de tierra Pueden ser pequeños, pero juegan un papel importante en la seguridad, confiabilidad y cumplimiento del código de su sistema solar fotovoltaico. Elegir un clip de alta calidad y resistente a la corrosión garantiza un rendimiento a largo plazo y tranquilidad.

Si busca accesorios de montaje solar, asegúrese de incluir clips de conexión a tierra certificados como parte del paquete del sistema.
